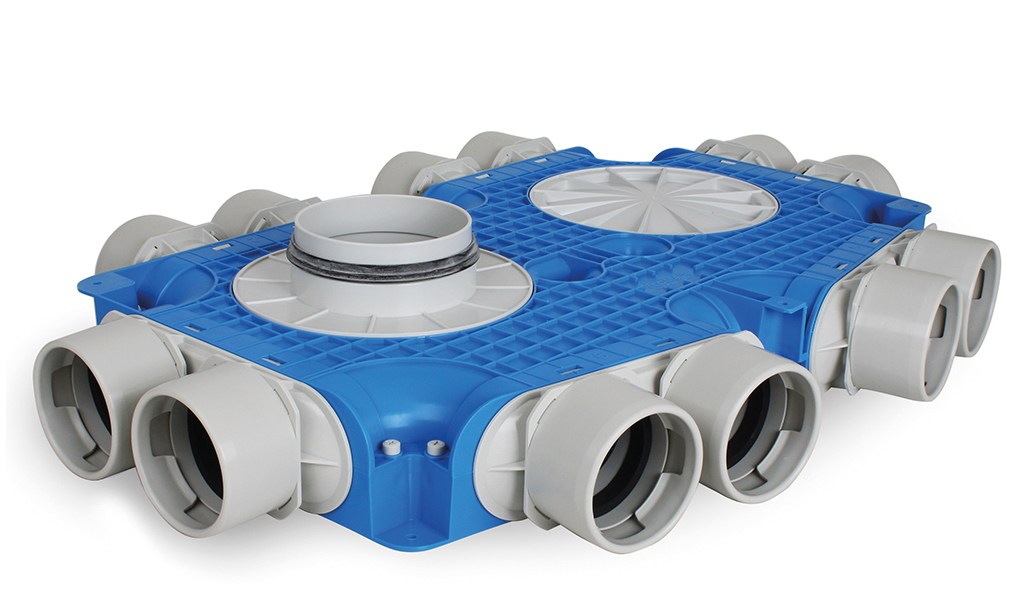

TVG - Instortverdeler met zijaansluitingen, tuit Ø125 mm
TVG - Instortverdeler met zijaansluitingen, tuit Ø125 mm
De TVG verdeelcollectoren verdelen de lucht van en naar de ruimtes, en zijn geschikt voor zowel toevoer als afvoer. De collector wordt aangesloten op de unit of hoofdleiding met starre of flexibele luchtkanalen. Verder zijn 18 zijdelinkse Uniflexplus+ aansluitingen beschikbaar voor verdeling van lucht van of naar de eindcollectoren.
- Geschikt voor installatie in betonstort, deklaag of aan het plafond;
- Beperkte inbouwhoogte van 80 mm;
- Intrapveilig;
- Geïntegreerde klikdelen met ingewerkte rubber dichtingen voor perfecte luchtdichtheid;
- Zijdelingse aansluitingen voor verbinding met eindcollectoren;
- Inclusief afdichtdoppen en 1 dop Ø125 mm.
De TVG verdeelcollectoren verdelen de lucht van en naar de ruimtes, en zijn geschikt voor zowel toevoer als afvoer. De collector wordt aangesloten op de unit of hoofdleiding met starre of flexibele luchtkanalen. Verder zijn 18 zijdelinkse Uniflexplus+ aansluitingen beschikbaar voor verdeling van lucht van of naar de eindcollectoren.
- Geschikt voor installatie in betonstort, deklaag of aan het plafond;
- Beperkte inbouwhoogte van 80 mm;
- Intrapveilig;
- Geïntegreerde klikdelen met ingewerkte rubber dichtingen voor perfecte luchtdichtheid;
- Zijdelingse aansluitingen voor verbinding met eindcollectoren;
- Inclusief afdichtdoppen en 1 dop Ø125 mm.
Technische specificaties
Afmetingen TVG - Ø125
| Type | Afmetingen (mm) | |||||||||
| A | B | ØC | D | E | F | G | H | I | J | |
| TVG-90-125 | 755 | 600 | 125 | 227 | 509 | 367 | 225 | 80 | 110 | 124 |
| TVG-290-125 | 755 | 600 | 125 | 227 | 520 | 367 | 225 | 80 | 110 | 123 |
Artikelen
| Type | Omschrijving | Artikelnummer | Artikelgroep | Prijs |
| TVG-90-125 | Instortverdeler 6xØ90 mm, zijaansluiting tuit Ø125 mm | 2005000221 | 2005 | |
| TVG-290-125 | Instortverdeler 12xØ90 mm, zijaansluiting tuit Ø125 mm | 2005000062 | 2005 |
Raadpleeg onze website www.ventilairgroup.be voor de meest actuele productinformatie.
