KMPC EC Caisson de ventilation cubique EC
KMPC EC Caisson de ventilation cubique EC
- Ventilateur d'extraction en forme de cube jusqu'à 17720 m³/h;
- Boîtier en acier galvanisé pourvu d'isolation en laine de roche de 30 mm;
- Ventilateur centrifuge à entraînement direct avec aubes courbées vers l'arrière;
- Moteur EC avec électronique intégrée;
- Classe d'isolation du moteur F, classe de protection IPX4;
- Surveillance interne électronique de la température;
- Côté de soufflage modifiable sans commutateur de travail.
- Les données peuvent varier ou changer en raison de modifications techniques du produit. Par conséquent, contactez toujours votre représentant pour obtenir les dernières informations techniques.
- Ventilateur d'extraction en forme de cube jusqu'à 17720 m³/h;
- Boîtier en acier galvanisé pourvu d'isolation en laine de roche de 30 mm;
- Ventilateur centrifuge à entraînement direct avec aubes courbées vers l'arrière;
- Moteur EC avec électronique intégrée;
- Classe d'isolation du moteur F, classe de protection IPX4;
- Surveillance interne électronique de la température;
- Côté de soufflage modifiable sans commutateur de travail.
- Les données peuvent varier ou changer en raison de modifications techniques du produit. Par conséquent, contactez toujours votre représentant pour obtenir les dernières informations techniques.
Technische specificaties
Dimensions KMPC EC
| Type | Dimensions (mm) | |||
| B | H | L¹ | L² | |
| KMPC 225 EC 40 | 552 | 500 | 417 | 205 |
| KMPC 250 EC 40 | 552 | 500 | 417 | 215 |
| KMPC 280 EC 40 | 552 | 500 | 417 | 250 |
| KMPC 400 EC 40 | 752 | 700 | 617 | 310 |
| KMPC 450 EC 40 | 752 | 700 | 617 | 345 |
| KMPC 500 EC 40 | 952 | 900 | 817 | 440 |
| KMPC 560 EC 40 | 953 | 900 | 817 | 540 |
| KMPC 630 EC 40 | 954 | 900 | 817 | 680 |
| Type | Tension/ Fréquence | Puissance consommée max. | Courant de fonctionnement Imax | Type de commande du moteur | Volume d'air max. |
| V/Hz | W | A | m³/h | ||
| KMPC 225 EC 40 | 230/50 | 116 | 1 | 0-10V | 1030 |
| KMPC 250 EC 40 | 230/50 | 207 | 1,8 | 0-10V | 1520 |
| KMPC 280 EC 40 | 230/50 | 270 | 1,9 | 0-10V | 2030 |
| KMPC 400 EC 40 | 230/50 | 529 | 2,4 | 0-10V | 5680 |
| KMPC 450 EC 40 | 230/50 | 527 | 2,4 | 0-10V | 6270 |
| KMPC 500 EC 40 | 400/50 | 1319 | 2 | 0-10V | 10190 |
| KMPC 560 EC 40 | 400/50 | 2355 | 3,6 | 0-10V | 13180 |
| KMPC 630 EC 40 | 400/50 | 2714 | 4,2 | 0-10V | 16300 |
| Type | Température ambiante max. | Température de fonctionnement max. | Classe d'isolation du moteur | Protection IP moteur | Protection IP unité complet |
| °C | °C | IP | IP | ||
| KMPC 225 EC 40 | 60 | 60 | F | IP54 | IPX4 |
| KMPC 250 EC 40 | 70 | 70 | F | IP33 | IPX4 |
| KMPC 280 EC 40 | 55 | 55 | F | IP33 | IPX4 |
| KMPC 400 EC 40 | 50 | 50 | F | IP54 | IPX4 |
| KMPC 450 EC 40 | 50 | 50 | F | IP54 | IPX4 |
| KMPC 500 EC 40 | 50 | 50 | F | IP54 | IPX4 |
| KMPC 560 EC 40 | 60 | 60 | F | IP54 | IPX4 |
| KMPC 630 EC 40 | 55 | 55 | F | IP54 | IPX4 |
| Type | Vitesse de rotation max. | Poids | Puissance accoustique aspir. LWA5 | Puissance accoustique évac. LWA6 | Puissance accoustique émiss. LWA2 |
| 1/min | kg | dB(A) | dB(A) | dB(A) | |
| KMPC 225 EC 40 | 2900 | 29,1 | 82 | 85 | 61 |
| KMPC 250 EC 40 | 1935 | 62 | 82 | 86 | 60 |
| KMPC 280 EC 40 | 1510 | 65 | 83 | 87 | 61 |
| KMPC 400 EC 40 | 1610 | 113,5 | 85 | 89 | 64 |
| KMPC 450 EC 40 | 1540 | 122,6 | 88 | 91 | 67 |
| KMPC 500 EC 40 | 1330 | 127,1 | 89 | 91 | 67 |
| KMPC 560 EC 40 | 2920 | 27,7 | 75 | 78 | 52 |
| KMPC 630 EC 40 | 2995 | 28,9 | 83 | 86 | 60 |

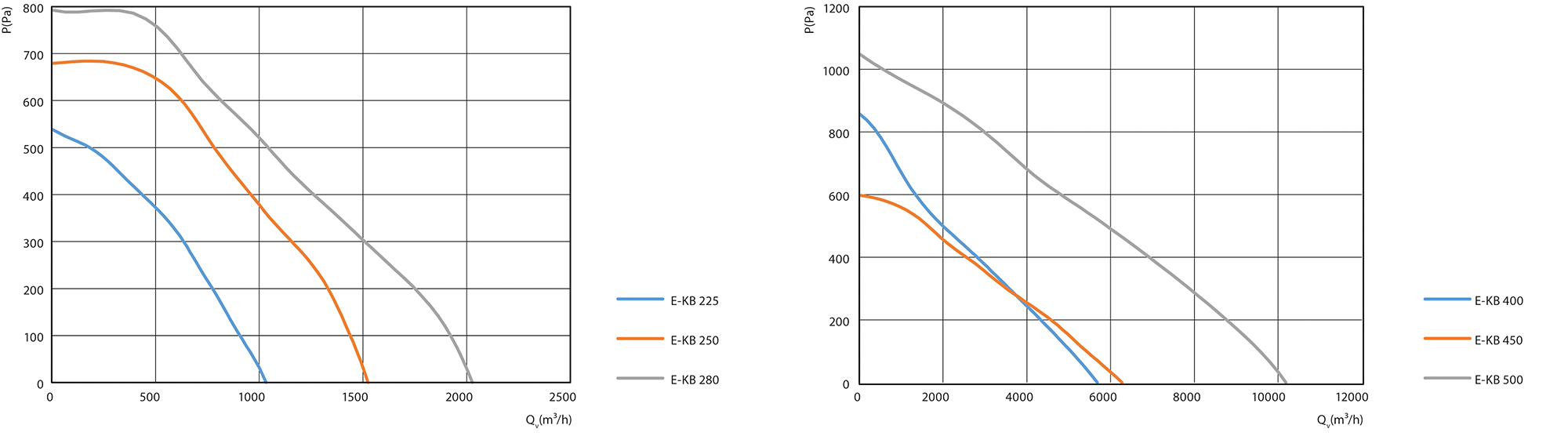

Performances KMPC EC
.jpg)
.jpg)
Articles
| Type | Description | Numéro d'article | Groupe d'article | Prix |
| KMPC 225 EC 40 | Caisson de ventilation cubique EC | 1012000198 | 1015 | |
| KMPC 250 EC 40 | Caisson de ventilation cubique EC | 1012000199 | 1015 | |
| KMPC 280 EC 40 | Caisson de ventilation cubique EC | 1012000200 | 1015 | |
| KMPC 400 EC 40 | Caisson de ventilation cubique EC | 1012000201 | 1015 | |
| KMPC 450 EC 40 | Caisson de ventilation cubique EC | 1012000202 | 1015 | |
| KMPC 500 EC 40 | Caisson de ventilation cubique EC | 1012000203 | 1015 | |
| KMPC 560 EC 40 | Caisson de ventilation cubique EC | 1012000204 | 1015 | |
| KMPC 630 EC 40 | Caisson de ventilation cubique EC | 1012000205 | 1015 |
Accessoires
Consultez notre site web www.ventilairgroup.be pour obtenir les dernières informations sur nos produits.
