EAV-CM Luchtventiel
EAV-CM Luchtventiel
- Lucht-toevoerventiel, geschikt voor woningen, kantoren;
- Goede luchtstroom instelmogelijkheden;
- Snel en eenvoudig te installeren;
- Vervaardigd uit staalplaat met een poedercoating;
- Standaardkleur wit (RAL9010), andere kleuren op aanvraag leverbaar;
- Voor plafondmontage.
- Lucht-toevoerventiel, geschikt voor woningen, kantoren;
- Goede luchtstroom instelmogelijkheden;
- Snel en eenvoudig te installeren;
- Vervaardigd uit staalplaat met een poedercoating;
- Standaardkleur wit (RAL9010), andere kleuren op aanvraag leverbaar;
- Voor plafondmontage.
Technische specificaties
Afmetingen EAV-CM

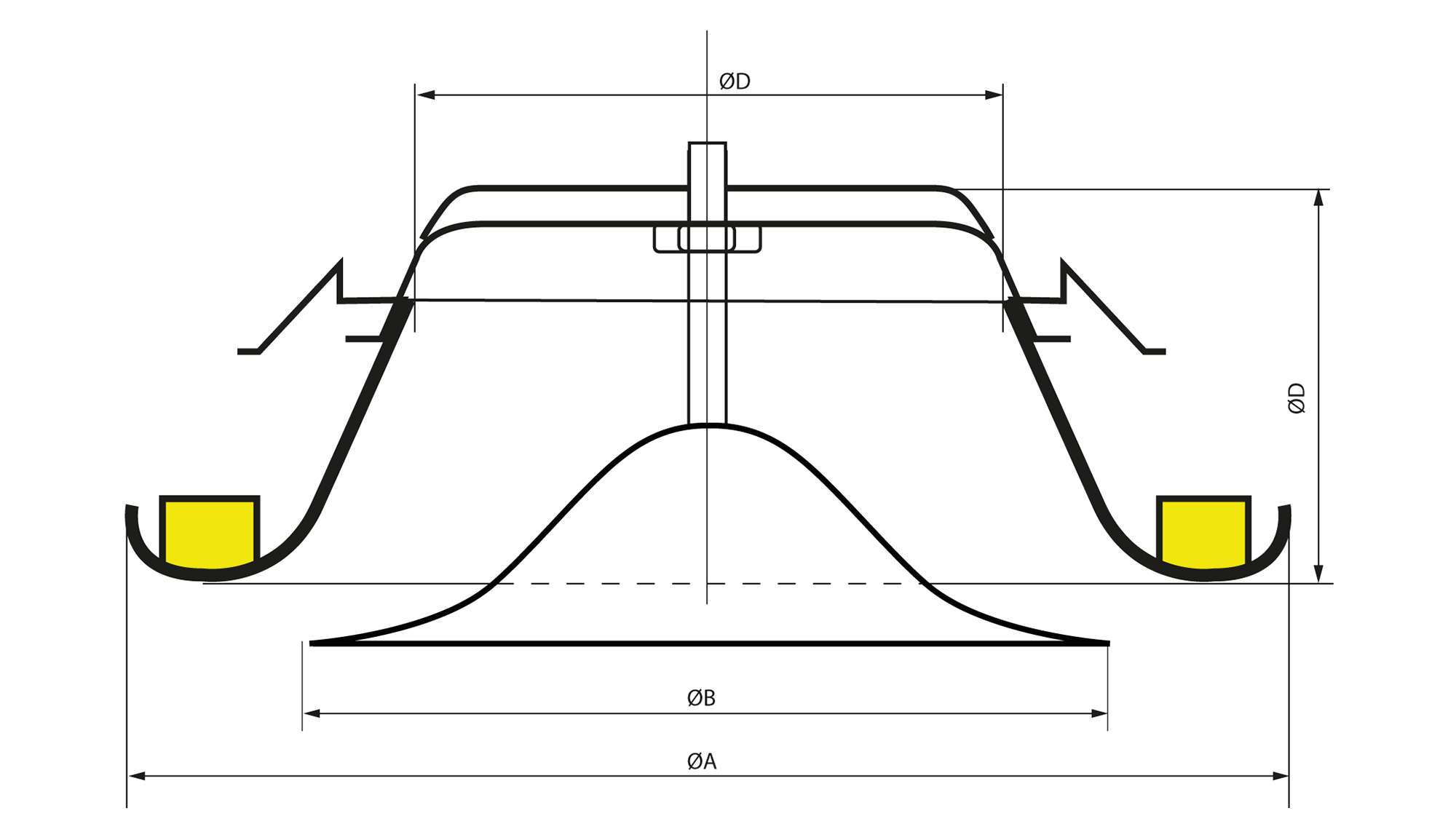

Afmetingen EAV-CM Clips
| Type | Afmetingen (mm) | |||||
| ØD¹ | ØD² | ØD³ | ØD | L¹ | L² | |
| EAV-CM - 80 | 79 | 105 | 80 | 116 | 50 | 40 |
| EAV-CM - 80C | 79 | - | 80 | 116 | - | 40 |
| EAV-CM - 100 | 99 | 125 | 91 | 140 | 50 | 40 |
| EAV-CM - 100C | 99 | - | 91 | 140 | - | 40 |
| EAV-CM - 125 | 124 | 150 | 112 | 166 | 50 | 46 |
| EAV-CM - 125C | 124 | - | 112 | 166 | - | 46 |
| EAV-CM - 150 | 149 | 175 | 137 | 204 | 50 | 54 |
| EAV-CM -160 | 159 | 185 | 148 | 209 | 50 | 54 |
| EAV-CM - 160C | 159 | - | 148 | 209 | - | 54 |
| EAV-CM - 200 | 199 | 225 | 196 | 248 | 50 | 59 |
EAV-CM 80
EAV-CM 100
EAV-CM 125
EAV-CM 150
EAV-CM 160
| Type | AK | Q (m³/h) | Lwa (dB(A)) | Dpt (Pa) | |||
| M² | Min | Max | Min | Max | Min | Max | |
| EAV-CM - 80 | 0,00785 | - | - | - | - | - | - |
| EAV-CM - 80C | 0,00785 | - | - | - | - | - | - |
| EAV-CM - 100 | 0,00785 | 20 | 40 | - | 27 | 10 | 50 |
| EAV-CM - 100C | 0,00785 | 20 | 40 | - | 27 | 10 | 50 |
| EAV-CM - 125 | 0,01227 | 30 | 70 | - | 30 | 10 | 50 |
| EAV-CM - 125C | 0,01227 | 30 | 70 | - | 30 | 10 | 50 |
| EAV-CM - 150 | 0,01767 | 50 | 110 | 21 | 33 | 10 | 50 |
| EAV-CM - 160 | 0,02011 | 50 | 120 | 20 | 32 | 10 | 50 |
| EAV-CM - 160C | 0,02011 | 50 | 120 | 20 | 32 | 10 | 50 |
| EAV-CM - 200 | 0,03142 | 90 | 210 | 22 | 36 | 10 | 50 |
Artikelen
| Type | Omschrijving | Artikelnummer | Artikelgroep | Prijs |
| EAV-CM - 80 | Luchtventiel Ø80 mm | 3001000026 | 3001 | |
| EAV-CM - 80C | Luchtventiel Ø80 mm met klemveer | 3001000027 | 3001 | |
| EAV-CM - 100 | Luchtventiel Ø100 mm | 3001000028 | 3001 | |
| EAV-CM - 100C | Luchtventiel Ø100 mm met klemveer | 3001000029 | 3001 | |
| EAV-CM - 125 | Luchtventiel Ø125 mm | 3001000030 | 3001 | |
| EAV-CM - 125C | Luchtventiel Ø125 mm met klemveer | 3001000031 | 3001 | |
| EAV-CM - 150 | Luchtventiel Ø150 mm | 3001000222 | 3001 | |
| EAV-CM - 160 | Luchtventiel Ø160 mm | 3001000033 | 3001 | |
| EAV-CM - 160C | Luchtventiel Ø160 mm met klemveer | 3001000051 | 3001 | |
| EAV-CM - 200 | Luchtventiel Ø200 mm | 3001000034 | 3001 |
Raadpleeg onze website www.ventilairgroup.be voor de meest actuele productinformatie.
