KDVA EC CP Tourelle d'extraction verticale à pression constante
KDVA EC CP Tourelle d'extraction verticale à pression constante
- Tourelle d'extraction à refoulement vertical;
- Régulation de pression constante;
- Boîtier en aluminium AlMg3 résistant à l'eau de mer;
- Ventilateur centrifuge avec aubes courbées vers l'arrière;
- Classe d'isolation du moteur F, classe de protection IPx4;
- Moteur EC avec électronique intégrée;
- Surveillance interne électronique de la température;
- Equipé d'un intérrupteur de proximité;
- Avec design swing-out pour un accès rapide pour l'entretien;
- Conforme à la norme ERP (selon le point de fonctionnement).
- Les données peuvent varier ou changer en raison de modifications techniques du produit. Par conséquent, contactez toujours votre représentant pour obtenir les dernières informations techniques.
- Tourelle d'extraction à refoulement vertical;
- Régulation de pression constante;
- Boîtier en aluminium AlMg3 résistant à l'eau de mer;
- Ventilateur centrifuge avec aubes courbées vers l'arrière;
- Classe d'isolation du moteur F, classe de protection IPx4;
- Moteur EC avec électronique intégrée;
- Surveillance interne électronique de la température;
- Equipé d'un intérrupteur de proximité;
- Avec design swing-out pour un accès rapide pour l'entretien;
- Conforme à la norme ERP (selon le point de fonctionnement).
- Les données peuvent varier ou changer en raison de modifications techniques du produit. Par conséquent, contactez toujours votre représentant pour obtenir les dernières informations techniques.
Technische specificaties

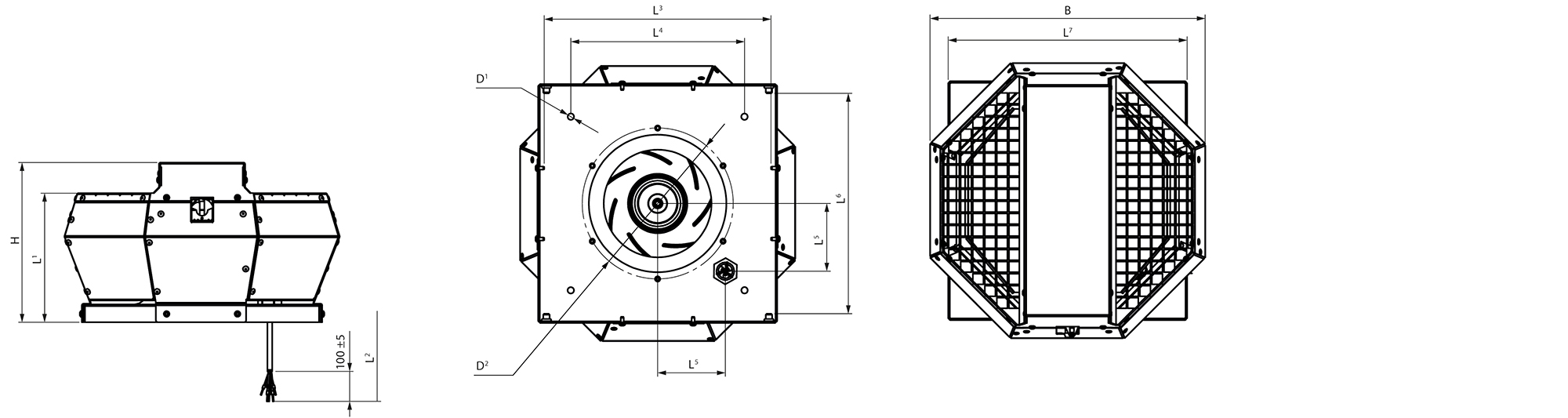

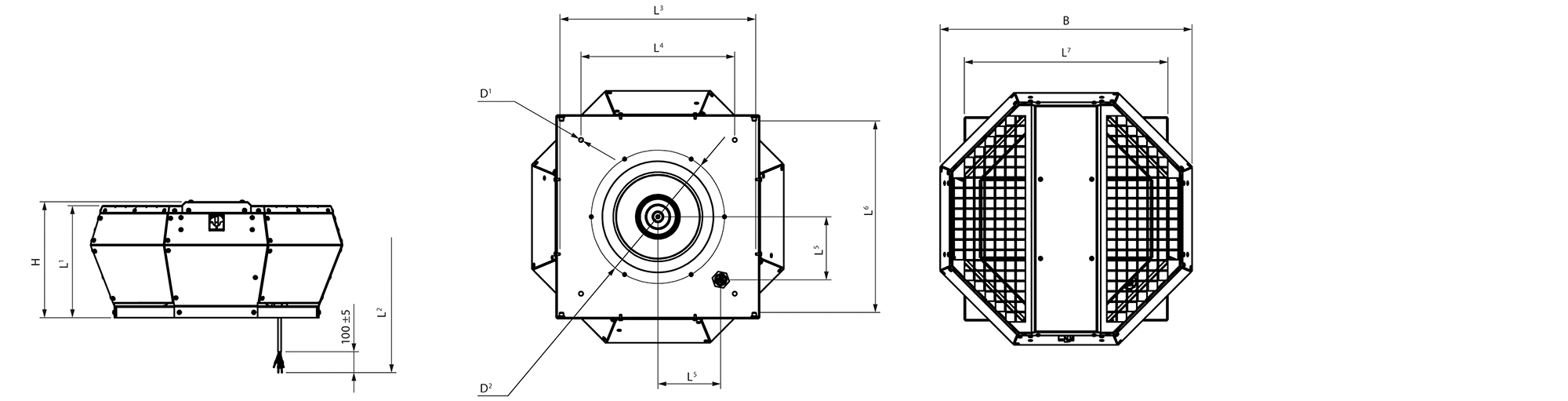

Dimensions KDVA EC CP
.jpg)
.jpg)
| Type | Afmetingen (mm) | ||||
| B | H | D¹ | D² | L¹ | |
| KDVA 190 ECCP 31 | 338 | 225 | Ø213 M6 (6x) | 245 | 337 |
| KDVA 220 ECCP 31 | 225 | 388 | Ø213 M6 (6x) | 245 | 337 |
| E-RUP 250 CP | 338 | 242 | Ø213 M6 (6x) | 245 | 337 |
| KDVA 280 ECCP 31 | 249 | 541 | Ø286 M6 (6x) | 330 | 437 |
| KDVA 355 ECCP 31 | 333 | 745 | Ø436 M6x15 (6x) | 450 | 598 |
| KDVA 400 ECCP 31 | 333 | 745 | Ø438 M6x15 (6x) | 450 | 598 |
| KDVA 450 ECCP 31 | 418 | 860 | Ø438 M6x15 (6x) | 535 | 670 |
| KDVA 500 ECCP 31 | 418 | 860 | Ø438 M6x15 (6x) | 535 | 670 |
| KDVA 560 ECCP 31 | 521 | 1165 | Ø605 M8x15 (8x) | 750 | 931 |
| KDVA 630 ECCP 41 | 521 | 1165 | Ø604 M8x15 (8x) | 750 | 931 |
| Type | Tension/Fréquence | Puissance consommée max. | Courant de fonctionnement Imax | Type de commande du moteur | Volume d'air max. |
| V/Hz | W | A | V | m³/h | |
| KDVA 190 ECCP 31 | 230/50 | 99 | 0,8 | 0-10V | 610 |
| KDVA 220 ECCP 31 | 230/50 | 113 | 0,9 | 0-10V | 940 |
| E-RUP 250 CP | 230/50 | 179 | 1,5 | 0-10V | 1200 |
| KDVA 280 ECCP 31 | 230/50 | 268 | 1,9 | 0-10V | 1970 |
| KDVA 355 ECCP 31 | 230/50 | 165 | 1,4 | 0-10V | 2750 |
| KDVA 400 ECCP 31 | 230/50 | 503 | 2,3 | 0-10V | 4460 |
| KDVA 450 ECCP 31 | 230/50 | 509 | 2,3 | 0-10V | 5550 |
| KDVA 500 ECCP 31 | 400/50 | 1331 | 2,1 | 0-10V | 8050 |
| KDVA 560 ECCP 31 | 400/50 | 2263 | 3,5 | 0-10V | 12030 |
| KDVA 630 ECCP 41 | 400/50 | 2627 | 4 | 0-10V | 14115 |
| Type | Température ambiante max. | Température de fonctionnement max. | Classe d'isolation du moteur | Protection IP moteur | Protection IP unité complelt |
| °C | °C | IP | IP | ||
| KDVA 190 ECCP 31 | 60 | 60 | F | IP54 | IPX4 |
| KDVA 220 ECCP 31 | 60 | 60 | F | IP33 | IPX4 |
| E-RUP 250 CP | 70 | 70 | F | IP33 | IPX4 |
| KDVA 280 ECCP 31 | 55 | 55 | F | IP54 | IPX4 |
| KDVA 355 ECCP 31 | 60 | 60 | F | IP54 | IPX4 |
| KDVA 400 ECCP 31 | 50 | 50 | F | IP54 | IPX4 |
| KDVA 450 ECCP 31 | 50 | 50 | F | IP54 | IPX4 |
| KDVA 500 ECCP 31 | 50 | 50 | F | IP54 | IPX4 |
| KDVA 560 ECCP 31 | 55 | 55 | F | IP54 | IPX4 |
| Type | Vitesse de rotation max. | Poids | Puissance accoustique aspir. LWA5 | Puissance accoustique évac. LWA6 |
| 1/min | kg | dB(A) | dB(A) | |
| KDVA 190 ECCP 31 | 3630 | 4,8 | 78 | 79 |
| KDVA 220 ECCP 31 | 2930 | 5,3 | 73 | 76 |
| E-RUP 250 CP | 2730 | 6,6 | 80 | 81 |
| KDVA 280 ECCP 31 | 2940 | 8,3 | 86 | 83 |
| KDVA 355 ECCP 31 | 1545 | 15,5 | 75 | 76 |
| KDVA 400 ECCP 31 | 1980 | 19,5 | 77 | 82 |
| KDVA 450 ECCP 31 | 1515 | 21,1 | 77 | 81 |
| KDVA 500 ECCP 31 | 1640 | 27,3 | 84 | 87 |
| KDVA 560 ECCP 31 | 1540 | 44 | 88 | 90 |
| KDVA 630 ECCP 41 | 1340 | 56 | 87 | 89 |
Performances KDVA EC CP
.jpg)
.jpg)
Articles
| Type | Description | Numéro d'article | Groupe d'article | Prix |
| KDVA 190 ECCP 31 | Tourelle d'extraction verticale EC | 1013000421 | 1013 | |
| KDVA 220 ECCP 31 | Tourelle d'extraction verticale EC | 1013000422 | 1013 | |
| KDVA 355 ECCP 31 | Tourelle d'extraction verticale EC | 1013000425 | 1013 | |
| KDVA 400 ECCP 31 | Tourelle d'extraction verticale EC | 1013000426 | 1013 | |
| KDVA 450 ECCP 31 | Tourelle d'extraction verticale EC | 1013000427 | 1013 | |
| KDVA 500 ECCP 31 | Tourelle d'extraction verticale EC | 1013000428 | 1013 | |
| KDVA 560 ECCP 31 | Tourelle d'extraction verticale EC | 1013000429 | 1013 | |
| KDVA 630 ECCP 41 | Tourelle d'extraction verticale EC | 1013000430 | 1013 |
Consultez notre site web www.ventilairgroup.be pour obtenir les dernières informations sur nos produits.
