KDVA ECP EC Tourelle d'extraction
KDVA ECP EC Tourelle d'extraction
- Tourelle d'extraction à refoulement verticall;
- Boîtier en aluminium AlMg3 résistant à l'eau de mer;
- Ventilateur centrifuge avec aubes courbées vers l'arrière;
- Avec design swing-out pour un accès rapide pour l'entretien;
- Moteur EC avec électronique intégrée;
- Combinable avec les capteurs de qualité de l'air ou de pression;
- Classe d'isolation du moteur F, classe de protection IPx4;
- Surveillance interne électronique de la température;
- Equipé d'un intérrupteur de proximité;
- Conforme à la norme ErP (selon le point de fonctionnement).
- Les données peuvent varier ou changer en raison de modifications techniques du produit. Par conséquent, contactez toujours votre représentant pour obtenir les dernières informations techniques.
- Tourelle d'extraction à refoulement verticall;
- Boîtier en aluminium AlMg3 résistant à l'eau de mer;
- Ventilateur centrifuge avec aubes courbées vers l'arrière;
- Avec design swing-out pour un accès rapide pour l'entretien;
- Moteur EC avec électronique intégrée;
- Combinable avec les capteurs de qualité de l'air ou de pression;
- Classe d'isolation du moteur F, classe de protection IPx4;
- Surveillance interne électronique de la température;
- Equipé d'un intérrupteur de proximité;
- Conforme à la norme ErP (selon le point de fonctionnement).
- Les données peuvent varier ou changer en raison de modifications techniques du produit. Par conséquent, contactez toujours votre représentant pour obtenir les dernières informations techniques.
Technische specificaties
Dimensions KDVA ECP
| Type | Dimensions (mm) | ||||||||||
| B | H | D1 | D2 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | |
| KDVA 190 ECP 31 | 388 | 190 | Ø213 M6 | Ø9 (4x) | 3500 (+/- 100) | 305 (0/-4) | 94 | 94 | 245 | 322 (0/-2) | 337 |
| KDVA 220 ECP 31 | 388 | 190 | Ø213 M6 | Ø9 (4x) | 3500 (+/- 100) | 305 (0/-4) | 94 | 94 | 245 | 322 (0/-2) | 337 |
| KDVA 250 ECP 41 | 388 | 190 | Ø213 M6 | Ø9 (4x) | 3500 (+/- 100) | 305 (0/-4) | 94 | 94 | 245 | 322 (0/-2) | 337 |
| KDVA 280 ECP 31 | 541 | 249 | Ø286 M6 (6x) | Ø9 (4x) | 3500 (+/- 100) | 405 (0/-2) | 135 | 135 | 330 | 422 (0/-2) | 437 |
| KDVA 400 ECP 31 | 745 | 333 | Ø438 M6 (6x) | Ø9 (4x) | 3500 (+/- 100) | 580 (0/-2) | 193 | 193 | 450 | 580 (0/-2) | 565 |
| KDVA 450 ECP 31 | 860 | 418 | Ø438 M6 (6x) | Ø9 (4x) | 3500 (+/- 100) | 637 (0/-2) | 220 | 220 | 535 | 652 (0/-2) | 670 |
| KDVA 500 ECP 31 | 860 | 418 | Ø438 M6 (6x) | Ø9 (4x) | 3500 (+/- 100) | 637 (0/-2) | 220 | 220 | 535 | 652 (0/-2) | 670 |
| KDVA 560 ECP 31 | 1165 | 521 | Ø605 M8 (8x) | Ø9 (4x) | 3500 (+/- 100) | 898 (0/-2) | 310 | 310 | 750 | 913 (0/-2) | 931 |
| KDVA 630 ECP 41 | 1165 | 521 | Ø605 M8 (8x) | Ø9 (4x) | 3500 (+/- 100) | 898 (0/-2) | 310 | 310 | 750 | 913 (0/-2) | 931 |
| Type | Tension/Fréquence | Puissance consommée max. | Courant de fonctionnement Imax | Type de commande du moteur | Volume d'air max. |
| V/Hz | W | A | V | m³/h @ 0 Pa | |
| KDVA 190 ECP 31 | 230/50 | 99 | 0,8 | 0-10V | 610 |
| KDVA 220 ECP 31 | 230/50 | 113 | 0,9 | 0-10V | 940 |
| KDVA 250 ECP 41 | 230/50 | 179 | 1,5 | 0-10V | 1200 |
| KDVA 280 ECP 31 | 230/50 | 268 | 1,9 | 0-10V | 1970 |
| KDVA 355 ECP 31 | 230/50 | 165 | 1,4 | 0-10V | 2750 |
| KDVA 400 ECP 31 | 230/50 | 503 | 2,3 | 0-10V | 4460 |
| KDVA 450 ECP 31 | 230/50 | 509 | 2,3 | 0-10V | 5550 |
| KDVA 500 ECP 31 | 400/50 | 1331 | 2,1 | 0-10V | 8050 |
| KDVA 560 ECP 31 | 400/50 | 3406 | 5,3 | 0-10V | 12030 |
| KDVA 630 ECP 41 | 400/50 | 2707 | 4,2 | 0-10V | 14115 |
| Type | Température ambiante max. | Température de fonctionnement max. | Classe d'isolation du moteur | Protection IP moteur | Protection IP unité complet |
| °C | °C | IP | IP | ||
| KDVA 190 ECP 31 | 60 | 60 | F | IP54 | IPX4 |
| KDVA 220 ECP 31 | 60 | 60 | F | IP54 | IPX4 |
| KDVA 280 ECP 31 | 55 | 55 | F | IP33 | IPX4 |
| KDVA 355 ECP 31 | 60 | 60 | F | IP54 | IPX4 |
| KDVA 400 ECP 31 | 50 | 50 | F | IP54 | IPX4 |
| KDVA 450 ECP 31 | 50 | 50 | F | IP54 | IPX4 |
| KDVA 500 ECP 31 | 50 | 50 | F | IP54 | IPX4 |
| KDVA 560 ECP 31 | 60 | 60 | F | IP55 | - |
| KDVA 630 ECP 41 | 55 | 55 | F | IP54 | IPX4 |
| Type | Vitesse de rotation max. | Poids | Puissance accoustique aspir. LWA5 | Puissance accoustique évac. LWA6 |
| 1/min | kg | dB(A) | dB(A) | |
| KDVA 190 ECP 31 | 3630 | 4,7 | 78 | 79 |
| KDVA 220 ECP 31 | 2930 | 5,1 | 73 | 76 |
| KDVA 280 ECP 31 | 2940 | 8,3 | 86 | 83 |
| KDVA 355 ECP 31 | 1545 | 15,4 | 75 | 76 |
| KDVA 400 ECP 31 | 1980 | 19,4 | 77 | 82 |
| KDVA 450 ECP 31 | 1515 | 22 | 77 | 81 |
| KDVA 500 ECP 31 | 1640 | 0 | 81 | 87 |
| KDVA 560 ECP 31 | 1540 | 44 | 88 | 90 |
| KDVA 630 ECP 41 | 1340 | 55 | 87 | 89 |

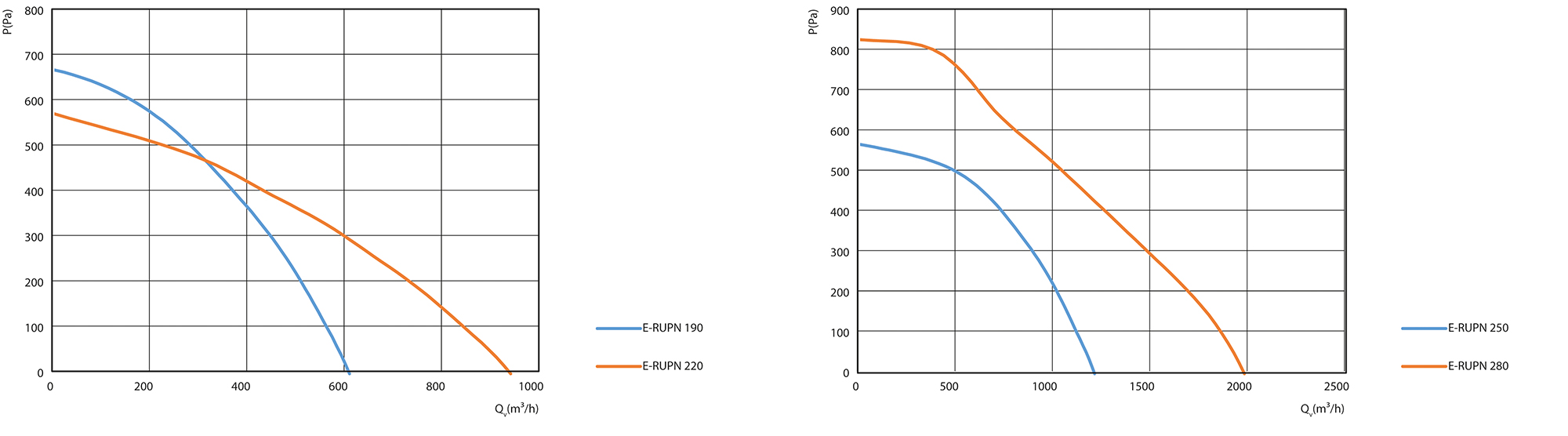

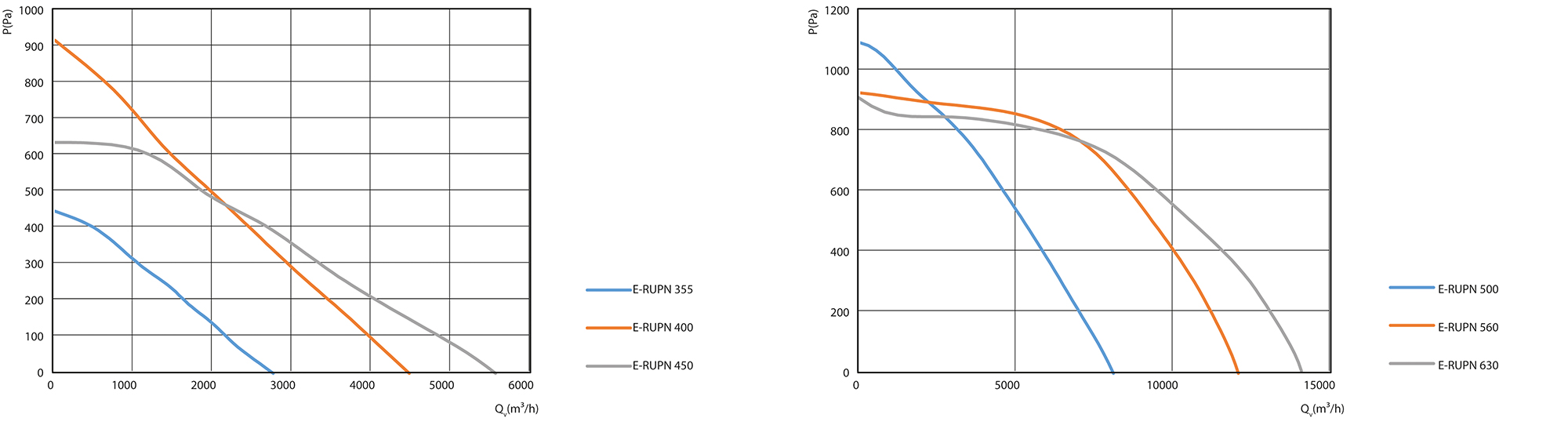

Performances E-RUPN
.jpg)
.jpg)
Articles
| Type | Description | Numéro d'article | Groupe d'article | Prix |
| KDVA 190 ECP 31 | Tourelle d'extraction verticale EC | 1013000450 | 1013 | |
| KDVA 220 ECP 31 | Tourelle d'extraction verticale EC | 1013000451 | 1013 | |
| KDVA 280 ECP 31 | Tourelle d'extraction verticale EC | 1013000453 | 1013 | |
| KDVA 355 ECP 31 | Tourelle d'extraction verticale EC | 1013000454 | 1013 | |
| KDVA 400 ECP 31 | Tourelle d'extraction verticale EC | 1013000455 | 1013 | |
| KDVA 450 ECP 31 | Tourelle d'extraction verticale EC | 1013000456 | 1013 | |
| KDVA 500 ECP 31 | Tourelle d'extraction verticale EC | 1013000457 | 1013 | |
| KDVA 560 ECP 31 | Tourelle d'extraction verticale EC | 1013000458 | 1013 | |
| KDVA 630 ECP 41 | Tourelle d'extraction verticale EC | 1013000459 | 1013 |
Accessoires
